　　【导读】国外达人手把手教你自己制作低成本开源呼吸机，只需网购面罩、管子和一些必要零件，接上arduino开发板，就能DIY一个重症呼吸机，危难时候绝对救命！而意大利重灾区医院利用3D打印的呼吸机阀门成功解救了10名重症患者。

　　报告：末日庇护所，呼吸机已耗尽！

　　如今新冠肺炎在全球开始爆发，医疗资源陡然就紧张了起来。如果有一天，住院治疗期间对肺炎患者最宝贵的治疗仪器——呼吸机——耗尽，该怎么办？国外DIY高手说不怕，我来教你自己动手制作低成本呼吸机，危难时刻或许能救命！

　　

　　警告/免责声明：请在专业人士陪同或指导下进行。我们不建议在不具备适当的医疗知识的前提下，贸然动手。凡事三思而后行！作者也提出要求，希望有专业的肺科医生来验证整个呼吸机的有效性。

　　目前还需要解决的几个问题

　　一位肺科医生，给出专业建议的那种。毕竟这涉及到生死问题

　　使用简单的充气泵进行测试并实现相同的压力控制

　　我们是否可以仅通过观察电动机电流来检测呼吸周期？添加气压传感器可能会使构造复杂化，不过使用简单的电流感测电阻就容易得多

　　开发一种更好的解决方案来解决接口口径问题。当前的解决方案将需要一堆胶带来产生足够的压力

　　作者手头的一些零件可能不是很好买到

　　需要一个防止系统在断电时变得不安全的解决方案。作者坦言对此不太了解，希望给出建议

　　DIY呼吸机需要用到的材料

　　持续气道正压通气（CPAP）设备是个人用于治疗睡眠呼吸暂停的常用设备，因此比较好买到。作者使用的是Respironics REMStar的产品，价格不到20美元。

　　Arduino兼容的Nano/Clone可控制电机速度，呼吸周期并处理用户输入。只需下载Arduino IDE对微控制器软件进行编程。

　　无刷直流电动机电子速度控制器，电流至少为10A。

　　用于输入控制的按钮或开关。该代码循环经过5个压力级别，然后双击以在CPAP和BiPAP/Fixed PEEP模式之间切换。

　　可处理至少5A电流的12v直流电源。鼓风机运转良好，并且呼吸周期会产生电压降，如果电源不够强的话，这会使Arduino重启。

　　管子和面罩。CPAP面罩很容易买到。

　　可选的内置12v备用电池。

　　制作一个鼓风机

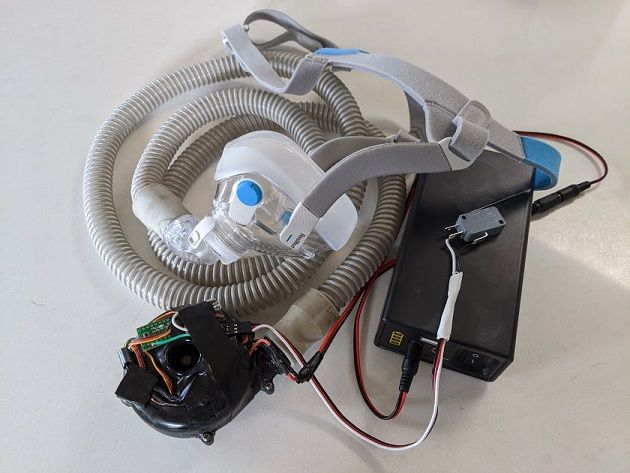

　　这是完整的系统，带有面罩，管路，泵，12v电池和开关。强烈建议使用直流电源，因为电池只能使用约3-4小时。在电池没电的情况下戴上口罩可能会导致危险的二氧化碳堆积。

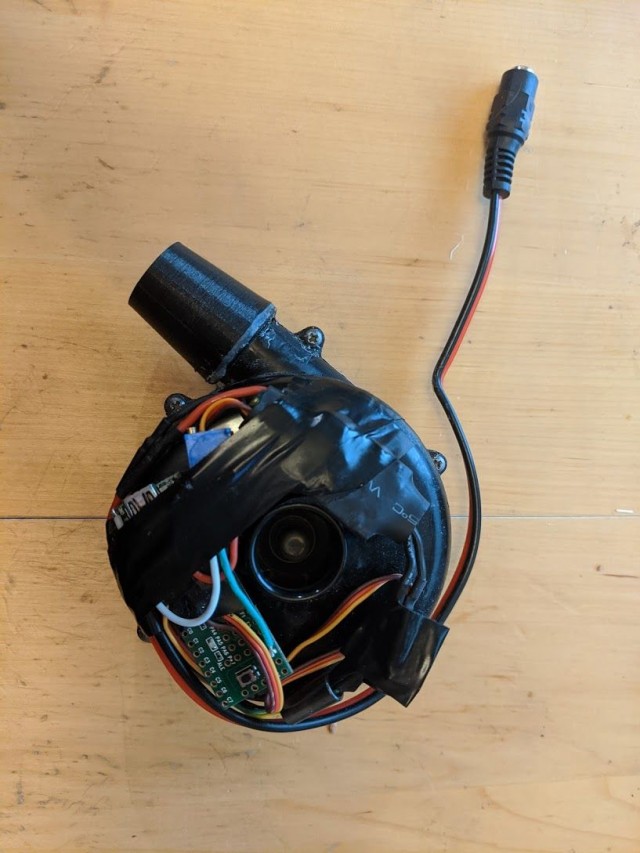

　　下面是鼓风机的特写。它只是一个BLDC电动机来驱动鼓风机，附带了一个小型ESC和Arduino（从技术上讲是Teensy2.0 ++，但现在代码已更改为Arduino Nano）。它上面有一个3d打印的锥形软管适配器。

　　
